一、用途

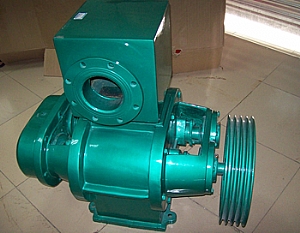

ZBK系列羅茨真空泵（SV系列造紙專用真空泵）是一種粗真空獲得設備，它廣泛用于造紙、紙托、紙漿模塑、化工、醫藥、建材、食品、服裝、制糖等行業，是造紙工業長圓網部吸水箱或長網紙機網部吸水箱真空脫水的理想設備。
在此范圍ZBK系列羅茨真空泵與水環式真空泵相比，具有抽速大、效率高、結構緊湊、體積小、維修方便、壽命長、動力消耗低等優點。抽吸介質為干、濕空氣或水混合物，但介質中不能含有顆粒狀物質，高粉塵氣體或腐蝕性物質。
二、結構與工作原理
本機系由電機通過三角皮帶輪帶動主動轉子轉動，并通過同步齒輪帶動從動齒輪驅動從動轉子轉動，兩轉子互不接觸，且保持0.4mm左右的間隙量。轉子與泵體及端蓋間分別保持0.25mm左右的間隙量。運轉過程中，在泵腔下部，由于兩轉子的不斷分離，造成容積擴張，在上部由于兩轉子的不斷接進造成容積的收縮，從而完成吸、排氣體的作用，并在吸入側造成真空，而排氣側與大氣導通，接近大氣壓。泵體的出口有一消音箱，并同時具有穩定壓力，密封作用，提高泵的工作效率。
性能參數表：
|
型Model號 |
ZBK33 |
ZBK13 |
ZBK14 |
ZBK15 |
ZBK16 |
ZBK17 |
ZBK18 |
|
|
最大抽速 米3/分 |
2.4 |
6 |
6~8 |
10 |
15 |
30 |
60 |
|
|
轉 速 轉 / 分 |
500 |
400 |
600~800 |
450 |
400 |
400 |
550 |
|
|
工作真空度 千帕 |
<53 |
|||||||
|
配用電 |
型 號 |
|
Y160M-6 | Y160L-6 | Y160M-4 | Y200L2-6 | Y280S-6 | Y315M1-6 |
|
功 率 千 瓦 |
|
7.5 |
11 |
15 |
22 |
45 |
90 |
|
|
轉 速 轉 / 分 |
|
970 |
970 |
1460 |
970 |
980 |
985 |
|
|
進出口直徑 毫米 |
85/78 |
125 |
125 |
150 |
200 |
250 |
300 |
|
|
設備重量 公斤 |
200 |
450 |
560 |
890 |
900 |
2100 |
3500 |
|
